Adapter Shimano Disc

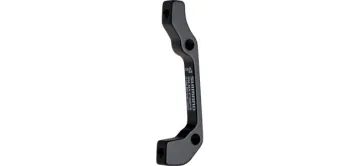

Der Shimano Disc Adapter SM MA R160 PS kann zur Montage verwendet werden für

• der Hinterrad Post Mount Scheibenbremse mit 160 mm Scheibe an Rahmen mit IS 2000 Scheibenbremsaufnahme

Die Bremssättel der aktuellen Shimano MTB Scheibenbremsen werden alle mit der Postmount 6 / 74 Befestigung gefertigt.

Bei dem Post Mount 6 Standard wird der Bremssattel direkt montiert. Die seitliche Ausrichtung ist über die Langlöcher im Bremssattel ohne Unterlegscheiben möglich. Mittels Adaptern ist es möglich, die Scheibenbremsen an allen Gabeln und Hinterbauten zu montieren.

Die verschiedenen Standards zur Bremssattelmontage

IS 2000 : Seitlich Verschraubung. Zur Montage der Shimano Disc wird immer ein Adapter benötigt, maximal 203 mm, minimal 160 mm an der Gabel und 140 mm Scheibengrösse am Rahmen. Kommt vor bei älteren Federgabeln und fast allen Rahmen Hinterbauten

Post Mount, PM5 : Direktmontage ohne Adapter der Shimano Disc mit 140mm Bremsscheiben. Maximal 180mm, minimal 140mm Scheibengrösse. Kommt momentan nur an Rahmen Hinterbauten vor

Post Mount, PM6 : Direktmontage der Shimano Disc mit 160mm Bremsscheiben ohne Adapter. Maximal 203mm, minimal 160mm an der Gabel und 140 mm Scheibengrösse am Rahmen. Aktüll der gebräuchliste Standard an Gabeln, und bei einigen Rahmen Hinterbauten.

Post Mount, PM7 : Direktmontage ohne Adapter der Shimano Disc mit 180mm Bremsscheiben. Maximal 203mm, minimal 180mm Scheibengrösse. Keine 140 und 160mm Scheibengrösse möglich. Kommt bei einigen Enduro Federgabeln wie der Magura Thor und bei einigen Rahmen Hinterbauten wie Liteville 301 vor.

Post Mount, PM8: Direktmontage ohne Adapter der Shimano Disc mit 203mm Bremsscheiben. Nur mit 203mm Bremsscheiben nutzbar. Kommt nur bei Downhill Federgabel und Rahmen vor
