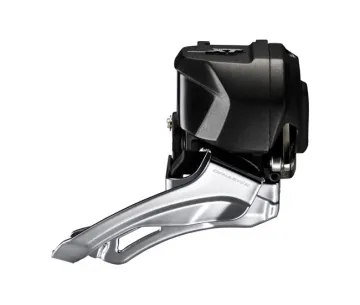

Shimano XT Di2 Umwerfer FD-M8070 Down Swing 11x2 fach

Umwerfer Shimano XT Di2 FDM 8070

Die elektronischen Shimano XT 11 fach Di2 Komponenten, Wireless fähig dank Bluetooth Schnittstelle, ausgelegt für den Einsatzbereich von Cross Counrty bis Enduro. Dank der Wireless Funktion können die Xt Di2 Schaltanlage über Smartphone oder Tablet die Schaltung prgramjmiert werden.

Shimano Umwerfer XT Di2 FD-M8070

Ein Highligth der Xt Di2 Komponenten ist der Umwerfer. Dieser arbeitet auf Wunch selbständig und garantiert eine Schaltgeschwindigkeit und Präzision die mit mechanischen Umwerfern nicht erreicht wir. Perfekt abgestimmt auf die neuen 11 fach MTB Komponenten bieten die XT Umwerfer überragende Schaltperformance. Die Umwerferfunktion lässt sich in drei Modi Programmieren und kann dann voillautomatisch den nächsten Gang einlegen. Die Stellmotoren sind zweimal so kraftvoll wie ihre Gegenstücke in den Rennrad Di2 Komponentenserien Dura Ace Di2 und Ultegra Di2, um auch unter anspruchsvollsten Bedingungen hochpräzises Schalten zu garantieren.

Shimano XT FD M8070 Umwerfer Kompatiblität:

Die neue Shimano 11 fach XT Di2 Serie ist mit den XT SW-M8050 und XTR Schalthebeln SLWM8050 kompatibel. Für die Drahltlosfuntion und als Verteilerbox, Junction Port A, wird das Display SC-MT800 benötigt Umwerfer benötigen zusätzlich noch die Umwerferschellen bzw Montageplatten für die High Direct oder E-Type S3 Montage. Der XT FDM8070 Umwerfer ist auch für den Betrieb mit boost Kurbeln ausgelegt. Die maximal Schaltkapazität beträgt 10 Zähne.

Montageadapter für FD-M8070:

• High Clamp Montage SM-FD905-H :
  Schellenmontage am Sitzrohr ca 14 cm über der Tretlagermitte. Klemmung 34,9 mm incl incl Adapter auf 31,8-28,6 mm
• Low Clamp Montage SM-FD905-L
  Schellenmontage am Sitzrohr ca 6cm über der Tretlagermitte. Klemmung 34,9 mm incl incl Adapter auf 31,8-28,6 mm
• High Direct Montage SM-FD905-D
  dank des Langloches läest sich der Umwerfer in der Höhe einstellen. Der Rahmen muss für die Direkt Montage ausgelegt sein. Die Bezeichnung dieser Montageart wird von en Rahmenherstellern in der Regel High Direkt Mount genannt.
• Low Direct Montage, E-Type/S3 SM-FD905-E
  der Schraubenabstand der E Type beträgt 22,1 mm mit 3 mm Versatz, horizontal. Die Umwerfer können auch als E Type Umwerfer montiert werden. Als E Type Befestigungsplatte wird dann noch die Art Nr: Y5EC50600 benötigt. Der Rahmen muss für die Direkt Montage ausgelegt sein. Die Bezeichnung dieser Montageart wird von den Rahmenherstellern in der Regel E Direkt Mount oder S3 Direct Mount genannt.

Shimano XT Di2:

Shimanos XT M8050 Di2 Schaltsystem ermöglicht das die nahtlose Kontrolle und unmittelbare Reaktion, die nur digitales Schalten mit dem M8000 Rhythm Step Antrieb bietet. Die Kombination von Di2 mit engen Übersetzungsabstufungen bedeutet, dass Schalten zum Reflex wird. Weniger Kraftaufwand beim Schalten und eine überragende Ergonomie sorgen für müheloses Schalten, bei dem die Hand fest am Lenker bleiben kann, sodass immer eine perfekte Kontrolle über Fahrmanöver und Schaltvorgänge gegeben ist. Bei der XT Di2 Schaltung erfolgt der Gangwechsel auch bei der MTB-Gruppe quasi kraftlos durch kurzes oder langes Andrücken der Firebolt Schalthebel.

Shimano XT Di2 Programmierung:

Eine individülle Zuordnung von Schaltfunktionen und Schalthebeln möglich. Die Bedienung des Umwerfers lässt sich vom linken auf den rechten Schalthebel legen und die des Schaltwerks von rechts auf links. Die programmierbare Multi-Shift-Funktion bietet die Möglichkeit bei gedrücktem Schalthebel maximal alle elf Gänge auf einmal durchgeschaltet werden. Ausserdem lässt sich die ganze Schaltanlage, Umwerfer und Schaltwerk mit einem Firebolt Schalthebel bedienen. Dieses Feature nennt Shimano Synchro Shift. Je nach Position des Schaltwerks weiss der Umwerfer, wann er mitschalten muss und führt die entsprechenden Schaltvorgänge an der Kurbel aus. Auch die Schaltgeschwindigkeit ist programmierbar.

Shimano Di2 Montage:

die Montage der Shimano Di2 Komponenten ist fast einfacher als klassische Schaltungen zu montieren. Die vereinheitlichten E Tube Kabelanschlüsse und die Verteilerboxen, Junction Ports, sorgen für leicht verständliche und zügige Montage. Der oder die Schalthebel werden mit dem Display verbunden. Das Display fungiert als Junction Port A unbd Wireless Schnittstelle. Vom Display wird ein Kabel zu der Verteilerbox, Junction B, gelegt und von dort die Kabel zum Schaltwerk, Umwerfer und Batterie gelegt. Der Akku kann extern am Flaschenhalter, intern im Sattelrohr, Unterrohr, und im Gabelschaft montiert werden. Für die interne Kabelverlegung sind speciell dafür ausgelegte Rahmen erforderlich.

Shimano Di2 Junction B Port:

Die Verteilerdose Junction B ist für den Anschluss von Schaltwerk, Umwerfer, Akku und Schalthebeln zuständig. Den Junction B Port gibt es in zwei Ausführungen, intern SMJC41, für komplett interne Verlegung und den SMJC40 für die Montage unter dem Tretlager, fall die komplett interne Verlegung nicht möglich ist.

Optional ist der Batteriehalter SMBTC1 erhältlich. Dieser erlaubt die externe Montage des runden Akkus SMBTR2. Zugleich stellt der SMBTC1 Batteriehalter die Junction B Anschlüsse bereit, ingesamt 6 Ports, sodas auf den zusäztlichen Junction B Port verzichtet werden kann. Die zusätzlichen 2 Ports die nicht von der Schaltung belegt sind, können zur Straomversorgung von elektrischen Federelementen gentuzt werden.

Shimano XT FD-M8070 Umwerfer Technik

• 2x11 fach
• ohne Rahmenbefestigung
• Down Swing Technik
• Edelstahl Gelenkbolzen
• kompatibel mit allen Shimano Di2 11 fach Schalthebeln
• Montagewinkel 66-69 Grad
• Kettenlinie 48,8 mm bis 51,8 mm für Boost Kurbeln
• grösstes zu schaltendes Ritzel 38 Zähne
• Gesamtkapazität 10 Zähne
• Gewicht : FDM-8070 : 160 Gramm
